IHG型耐腐蝕管道泵電機功率在30kw以上的，設計為直聯式和便拆式兩種結構，便拆式即在電機、泵體不動的情況下，可將泵轉子取出，大大降低了維修成本和勞動強度。
IHG型化工管道泵，供輸送清水及物理化學性質類似于清水的其他液體之用，適用于工業和城市給排水、高層建筑增壓送水、園林噴灌、消防增壓、遠距離輸送、暖通制冷循環、浴室等冷暖水循環增壓及設備配套，使用溫度T<80℃。
產品參數
IHG型立式化工管道離心泵參數范圍及型號說明
吸入壓力≤1.0MPa，或泵系統最高工作壓力≤1.6MPa，即泵吸入口壓力+泵揚程≤1.6MPa，泵靜壓試驗壓力為2.5MPa，訂貨時請注明系統工作壓力。泵系統工作壓力大于1.6MPa時應在訂貨時另行提出，以便在制造時泵的過流部分和聯接部分采用鑄鋼材料。
化工管道泵環境溫度<40℃，相對濕度<95％。
耐腐蝕管道泵所輸送介質中固體顆粒體積含量不超過單位體積的0.1％，粒度<0.2mm。
注：如使用介質為帶有細小顆粒，請在訂貨時說明，以便廠家采用耐磨式機械密封。
型號：IHG50 160 (I)A(B)
IHG-管道泵類型
50-泵進出口直徑(mm)
160-葉輪名義外徑(mm)
I-流量分類
A(B)-葉輪經過第一次切割
IHG型立式化工管道離心泵結構形式

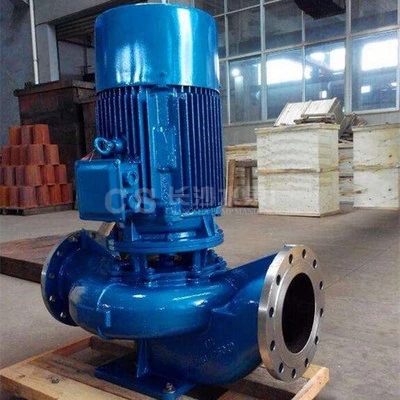

IHG型耐腐蝕管道泵為立式結構，進出口口徑相同，且位于同一中心線上，可象閥門一樣安裝于管路之中，外形緊湊美觀，占地面積小，建筑投入低，如加上防護罩則可置于戶外使用。
葉輪直接安裝在電機的加長軸上，軸向尺寸短，結構緊湊，泵與電機軸承配置合理，能有效地平衡泵運轉產生的徑向和軸向負荷，從而保證了泵的運行平穩，振動小、噪音低。
軸封采用機械密封或機械密封組合，采用進口鈦合金密封環、中型耐高溫機械密封和采用硬質合金材質，耐磨密封，能有效地延長機械密封的使用壽命。
安裝檢修方便，無需拆動管道路系統，只要卸下泵聯體座螺母即可抽出全部轉子部件。
可根據使用要求即流量和揚程的需要采用泵的串、并聯運行方式。
可根據管路布置的要求采用泵的豎式和橫式安裝。
成套范圍：成套供應泵，電動機、底板、聯軸器、進出口短管等。
