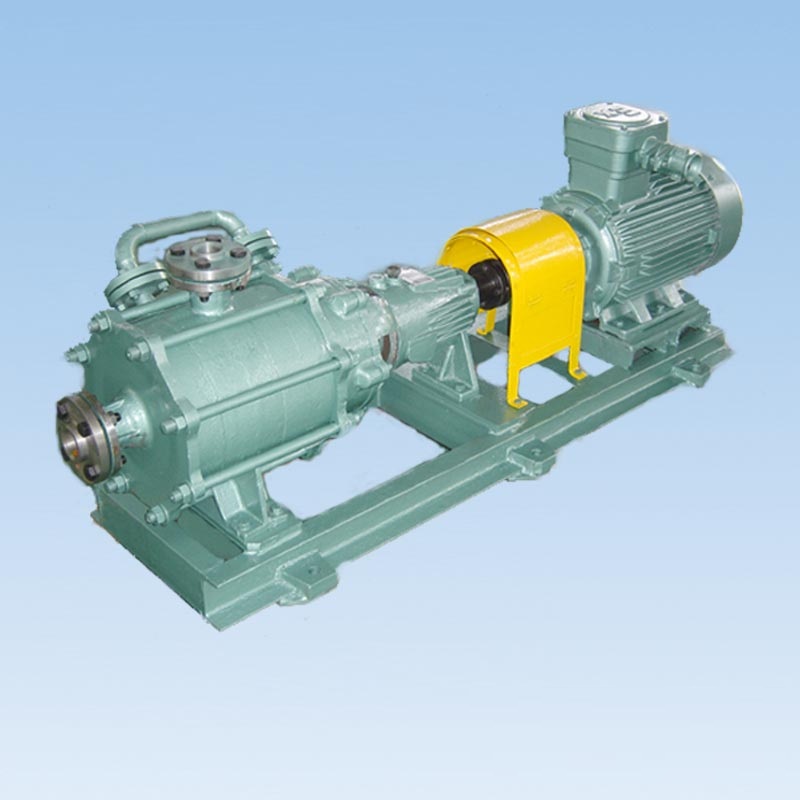

ZPDX型多級小流量化工流程泵概述：

　　ZPDX型多級小流量化工流程泵是借鑒國內外相關多級小流量化工流程泵的最新科技成果，獨立開發成功的高新科技產品。該型泵符合API610《石油、重化學和天然氣工業用離心泵》(第八版)、GB3215-82《煉廠、化工及石油化工流程用離心泵通用技術條件》等標準。該產品集國內外同類產品的優點，葉輪與泵體采用獨特的水力設計方法。設計合理、結構緊奏、高度模塊化、性能優良、高效、汽蝕余量低、噪音小、維修方便等特點。

ZPDX型多級小流量化工流程泵主要用途：

　　ZDX型泵主要用于化工、石油、輕工、冶金、制藥、造紙、電力、環境保護等行業。可輸送低溫或高溫液體、中性或有腐蝕性液體、清潔或含有固體顆粒的液體。

ZPDX型多級小流量化工流程泵主要性能參數范圍及規格型號：

　　主要性能參數范圍: Q=1.2～10m3/h，H=180～410m，n=2900r/min 電機功率：11～45KW， 輸送介質溫度：-130～+260℃，介質顆粒：直徑一般小于0.8mm

　　規格型號(總共15個泵):

　　ZDX1.6-200 ZDX1.6-250 ZDX1.6-300 ZDX1.6-350 ZDX1.6-400

　　ZDX3.2-200 ZDX3.2-250 ZDX3.2-300 ZDX3.2-350 ZDX3.2-400

　　ZDX6.3-200 ZDX6.3-250 ZDX6.3-300 ZDX6.3-350 ZDX6.3-400

ZPDX型多級小流量化工流程泵結構特征：

　　葉輪：加大流量設計，效率高，汽蝕余量低。

　　葉輪布置：葉輪背對背布置，前后用連通管連接，偶數級時軸向力在理論上為零，奇數級時后末級葉輪開有平衡孔來平衡最后一級葉輪產生的軸向力，無普通多級泵平衡機構帶來的麻煩，導葉結構不產生徑向力。

　　滑動軸承：設置在背對背葉輪的中部，采用YG6/YG6的硬質合金，有壓介質自潤滑及支撐，整個軸系共有三點支撐，安全可靠。

　　泵蓋設計有水冷卻腔，以使用于高溫介質的輸送。

　　軸承支架部件系借用國外通用結構，剛性好，并設計有散熱片，高溫介質輸送時可以裝配水冷波紋管，軸承采用成對安裝的角接觸球軸承及圓柱滾柱軸承組合結構，并用稀油潤滑，配置恒位油杯。

　　泵的動密封可以安裝單端面、串聯、雙端面三種不同形式的集裝式機械密封，與輔助密封系統相結合可以滿足各種使用要求，而且僅有一個密封點，克服了普通多級離心泵有兩個密封點的弊端。

　　泵為端進頂出式底腳支撐結構，材質一般為304、304L、316、316L。

ZPDX型多級小流量化工流程泵經濟效益分析：

　　ZDX型泵系高度模塊化高新技術產品，在小流量高揚程參數內屬于高新技術節能產品(比國內普通小流量化工流程泵效率高2-3%)，具有獨立知識產權。

　　ZDX型多級小流量化工流程泵性能范圍涵蓋了國內外小參數飛濺潤滑臥式高速離心泵及小型往復泵性能范圍，較高速泵、往復泵節能效果顯著，具有極強的市場生命力和極大的經濟效益及社會效益。
