IHG型立式化工管道泵是采用IS型離心泵之性能參數選用最先進的水力模型，按照國際標準ISO2858進行設計制造的，具有高效節能、噪聲低、無泄漏、安裝使用方便等優點。根據使用溫度、介質的不同派生出適用于熱水、腐蝕性介質和石油化工產品的IRG、IHG、YG等系列產品。

　　IHG立式管道化工泵電機功率在30kw以上的，設計為直聯式和便拆式兩種結構，便拆式即在電機、泵體不動的情況下，可將泵轉子取出，大大降低了維修成本和勞動強度。

IHG立式管道化工泵使用范圍：

　　IHG立式管道化工泵供輸送清水及物理化學性質類似于清水的其他液體之用，適用于工業和城市給排水、高層建筑增壓送水、園林噴灌、消防增壓、遠距離輸送、暖通制冷循環、浴室等冷暖水循環增壓及設備配套，使用溫度T<80℃。


IHG型立式管道化工離心泵參數范圍及型號說明：

　　流量Q 1~1500m3/h

　　揚程H 7~150m

　　吸入壓力≤1.0MPa，或泵系統最高工作壓力≤1.6MPa，即泵吸入口壓力+泵揚程≤1.6MPa，泵靜壓試驗壓力為2.5MPa，訂貨時請注明系統工作壓力。泵系統工作壓力大于1.6MPa時應在訂貨時另行提出，以便在制造時泵的過流部分和聯接部分采用鑄鋼材料。

　　化工管道泵環境溫度<40℃，相對濕度<95％。

　　耐腐蝕管道泵所輸送介質中固體顆粒體積含量不超過單位體積的0.1％，粒度<0.2mm。

　　注：如使用介質為帶有細小顆粒，請在訂貨時說明，以便廠家采用耐磨式機械密封。

　　型號：IHG50 160 (I)A(B)

　　IHG-管道泵類型

　　50-泵進出口直徑(mm)

　　160-葉輪名義外徑(mm)

　　I-流量分類

　　A(B)-葉輪經過第一次切割

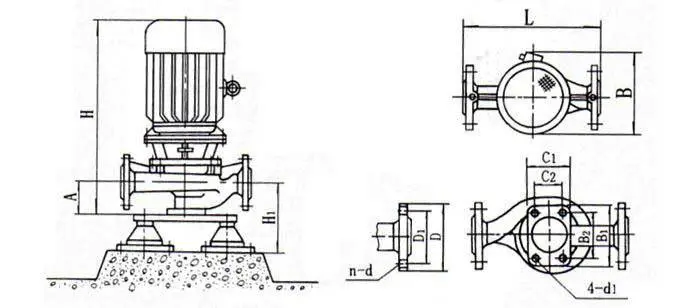

IHG型立式化工管道離心泵結構形式：

　　IHG型耐腐蝕管道泵為立式結構，進出口口徑相同，且位于同一中心線上，可象閥門一樣安裝于管路之中，外形緊湊美觀，占地面積小，建筑投入低，如加上防護罩則可置于戶外使用。


　　葉輪直接安裝在電機的加長軸上，軸向尺寸短，結構緊湊，泵與電機軸承配置合理，能有效地平衡泵運轉產生的徑向和軸向負荷，從而保證了泵的運行平穩，振動小、噪音低。

　　軸封采用機械密封或機械密封組合，采用進口鈦合金密封環、中型耐高溫機械密封和采用硬質合金材質，耐磨密封，能有效地延長機械密封的使用壽命。

　　安裝檢修方便，無需拆動管道路系統，只要卸下泵聯體座螺母即可抽出全部轉子部件。

　　可根據使用要求即流量和揚程的需要采用泵的串、并聯運行方式。

　　可根據管路布置的要求采用泵的豎式和橫式安裝。

　　成套范圍：成套供應泵，電動機、底板、聯軸器、進出口短管等。
