長沙水泵廠IRG型單級單吸熱水管道離心泵概述：
IRG系列單級單吸立式離心泵是采用IS型離心泵之性能參數選用最先進的水力模型，按照國際標準ISO2858進行設計制造的，具有高效節能、噪聲低、無泄漏、安裝使用方便等優點。根據使用溫度、介質的不同派生出適用于熱水、腐蝕性介質和石油化工產品的IRG、IHG、YG等系列產品。
電機功率在30kw以上的，設計為直聯式和便拆式兩種結構，便拆式即在電機、泵體不動的情況下，可將泵轉子取出，大大降低了維修成本和勞動強度。


IRG型單級單吸熱水管道離心泵參數范圍：
流量Q  1~1200m³/s
揚程H  8~150m



IRG型管道泵型號說明：
IRG50 160 (I)A(B)
IRG-泵類型
50－泵進出口直徑（mm）
160－葉輪名義外徑（mm）
I－流量分類
A(B)－葉輪經過第一次切割

長沙水泵廠IRG型單級單吸管道離心泵結構型式：

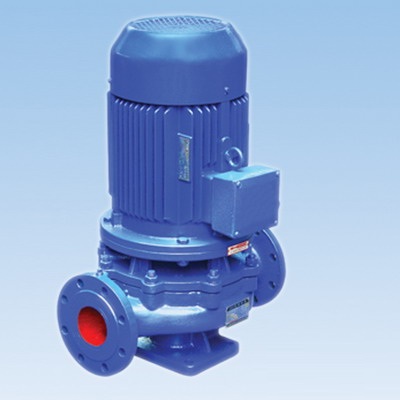

IRG型號管道泵為立式結構，進出口口徑相同，且位于同一中心線上，可像閥門一樣安裝于管路中，外形緊湊，占地面積小。

IRG型管道泵成套范圍：
成套供應泵，電動機、底板、聯軸器、進出口短管等。

IRG型單級單吸熱水管道離心泵的詳細參數：


型號	流量Q		揚程	效率	轉速	電機	必需汽	重量
			m	%	r/min	功率	蝕余量	kg
	m3/h	l/s				kW	(NPSH)r
15-80	1.1	0.3	8.5	26	2800	0.18	2.3	17
	1.5	0.42	8	34
	2	0.55	7	34
20-110	1.8	0.5	16	25	2800	0.37	2.3	25
	2.5	0.69	15	34
	3.3	0.91	13.5	35
20-160	1.8	0.5	33	19	2900	0.75	2.3	29
	2.5	0.69	32	25
	3.3	0.91	30	23
25-110	2.8	0.78	16	34	2900	0.55	2.3	26
	4	1.11	15	42
	5.2	1.44	13.5	41
25-125	2.8	0.78	20.6	28	2900	0.75	2.3	28
	4	1.11	20	36
	5.2	1.44	18	35
25-125A	2.5	0.69	17	35	2900	0.55	2.3	27
	3.6	1	16
	4.6	1.28	14.4
25-160	2.8	0.78	33	24	2900	1.5	2.3	39
	4	1.11	32	32
	5.2	1.44	30	33
25-160A	2.6	0.12	29	31	2900	1.1	2.3	34
	3.7	1.03	28
	4.9	1.36	26
32-100(I)	4.4	1.22	13.2	48	2900	0.75	2	32
	6.3	1.75	12.5	54
	8.3	2.32	11.3	53
32-125	3.5	0.97	22	40	2900	0.75	2.3	28
	5	1.39	20	44
	6.5	1.8	18	42
32-125A	3.1	0.86	17.6	43	2900	0.55	2.3	28
	4.5	1.25	16
	5.8	1.61	14.4
32-160(I)	4.4	1.22	33.2	34	2900	2.2	2	47
	6.3	1.75	32	40
	8.3	2.32	30.2	42
32-200(I)	4.4	1.22	50.5	26	2900	4	2	43
	6.3	1.75	50	33
	8.3	2.32	48	35
32-200A	2.8	0.78	44.6	34	2900	2.2	2	74
	4	1.11	44	40
	5.2	1.44	42.7	42
40-100	4.4	1.22	13.2	48	2900	0.55	2.3	32
	6.3	1.75	12.5	54
	8.3	2.31	11.3	53
40-100A	3.9	1.08	10.6	52	2900	0.37	2.3	32
	5.6	1.56	10
	7.4	2.06	9
40-125	4.4	1.22	21	41	2900	1.1	2.3	34
	6.3	1.75	20	46
	8.3	2.31	18	43
40-125A	3.9	1.08	17.6	40	2900	0.75	2.3	33
	5.6	1.56	16	45
	7.4	2.06	14.4	41



40-160	4.4	1.22	33	35	2900	2.2	2.3	47
	6.3	1.75	32	40
	8.3	2.31	30	40
40-160A	4.1	1.14	29	34	2900	1.5	2.3	43
	5.9	1.64	28	39
	7.8	2.17	26.3	39
40-160B	3.8	1.06	25.5	34	2900	1.1	2.3	38
	5.5	1.53	24	38
	7.2	2	22.5	37
40-200	4.4	1.22	51	26	2900	4	2.3	74
	6.3	1.75	50	33
	8.3	2.31	48	32
40-200A	4.1	1.14	45	26	2900	3	2.3	62
	5.9	1.64	44	31
	7.8	2.17	42	30
40-200B	3.7	1.03	38	29	2900	2.2	2.3	52
	5.3	1.47	36
	7	1.94	34.5
40-250	4.4	1.22	82	24	2900	7.5	2.3	105
	6.3	1.75	80	28
	8.3	2.31	74	28
40-250A	4.1	1.14	72	24	2900	5.5	2.3	98
	5.9	1.64	70	28
	7.8	2.17	65	27
40-250B	3.8	1.06	61.5	23	2900	4	2.3	77
	5.5	1.53	60	27
	7	1.94	56	26
40-100(I)	8.8	2.44	13.2	55	2900	1.1	2.3	34
	12.5	3.47	12.5	62
	16.3	4.53	11.3	60
40-100(I)A	8	2.22	10.6	60	2900	0.75	2.3	32
	11	3.05	10
	14.5	4.03	9
40-125(I)	8.8	2.44	21.2	49	2900	1.5	2.3	38
	12.5	3.47	20	58
	16.3	4.53	17.8	57
40-125(I)A	8	2.22	17	57	2900	1.1	2.3	33
	11	3.05	16
	14.5	4.03	14
40-160(I)	8.8	2.44	33	45	2900	3	2.3	56
	12.5	3.47	32	52
	16.3	4.53	30	51
40-160(I)A	8.2	2.28	29	44	2900	2.2	2.3	47
	11.7	3.25	28	51
	15.2	4.22	26	50
40-160(I)B	7.3	2.38	23	50	2900	1.5	2.3	43
	10.4	2.89	22
	13.5	3.75	20.5
40-200(I)	8.8	2.44	51.2	38	2900	5.5	2.3	85
	12.5	3.47	50	46
	16.3	4.53	48	46
40-200(I)A	8.3	2.31	45	37	2900	4	2.3	75
	11.7	3.25	44	45
	15.3	4.25	42	45
40-200(I)B	7.5	2.08	37	44	2900	3	2.3	63
	10.6	2.94	36
	13.8	3.83	34
40-250(I)	8.8	2.44	81.2	31	2900	11	2.3	145
	12.5	3.47	80	38
	16.3	4.53	77.5	40
40-250(I)A	8.2	2.28	71	38	2900	7.5	2.3	95
	11.6	3.22	70
	15.2	4.22	68
40-250(I)B	7.6	2.11	61.4	37	2900	7.5	2.3	94
	10.8	3	60
	14	3.89	58
40-250(I)C	7.1	197	53.2	36	2900	5.5	2.3	88
